全国服务热线：
| [概述] | 光学性能典型光学应用; |

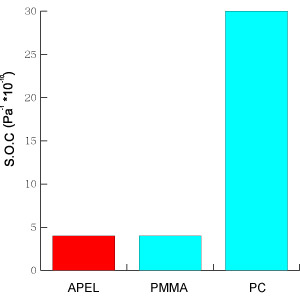

| APEL”COC（cycloolefin copolymer）是三井化学基于齐格勒聚合技术而开发完成的环状烯烃共聚物，其融合了聚烯烃树脂与非结晶性树脂的特性,并自由地控制耐热性和流动性,具有庞大脂系环状结构，高的玻璃化转变温度，而且具备聚烯烃与无定形塑料两者的性质，具有其独特性，可提供优异的光学性质与气密性，这是其他树脂无法比拟的。吸收率低于0.01%高像素数码相机,透镜良好的耐热性,最高达125℃高像素手机镜头透明,低的光分散和低复折性DVD读取头镜片光线折射率1.542 光弹性系数3～5 试验项目试验方法ASTM试验条件APEL APL6015TAPEL APL6015TPCPMMAPS硬质PVC比重D79223℃/4℃1.021.041.201.181.051.38热变形温度℃D6481.82Mpa7013525758070拉伸延伸（Mpa）D63823℃606065654555断裂延伸(%)D63823℃60311023150弯曲强度(Mpa)D79023℃1001109511080100弯曲弹性率(Mpa)D79023℃250032002400300031003000Lzod冲击强度有切口(J/m)D25623℃3525650202020洛氏硬度D78523℃120125708080110吸水率(%)D57023℃×24h0.010.010.20.30.030.1 | |
| [APEL COC型号] |
| 玻璃转移点℃15010050 20 30 40 50APEL COC试验项目测定方法单位型号APL8008TAPL6509TAPL6011TAPL6013TAPL5014DPAPL6015T809011513514715570801051251351451.021.021.031.041.041.04153026153610607095115125135506060606060100603333240025002700300032003200901001101101001104535252525253320151510100.090.090.090.090.090.099191909090902233241.541.541.541.541.541.540.6/0.50.6/0.50.6/0.50.6/0.50.6/0.50.6/0.57/67/67/67/67/67/6薄板、薄膜薄板、薄膜工业零件热充填容器光学医疗容器TMA三井化学法℃Tg三井化学法℃比重ASTM D792--MFR(260℃、2.16lKG)ASTM D1238g/10minHDT(1.82Mpa)ASTM D648℃拉伸强度ASTM D638Mpa断裂延伸ASTM D638%弯曲弹性率ASTM D790Mpa弯曲强度ASTM D790MpaIZOD冲击强度有切口ASTM D256J/m无切口KJ/m2透湿系数ASTM D1249g.mm/m2.d光线透明率ASTM D1003%雾度ASTM D1003%折射率ASTM D542nD成型收缩率（MD/TD）三井化学法%线性膨胀系数(X10-5)(MD/TD)D696--用途例---- |
光学性质
APEL为无定形，因此具有优异的光学性质。 APEL为无色且透明，其透光率达91%雾度（haze）为4%，而双折光率很低，其复折射率小于20nm，几乎与PMMA相同。
低吸水率
APEL的吸水率及因吸水造成的尺寸改变率极低，特别适合需高尺寸安定性的光学应用。
耐湿气性
APEL的水蒸气透过系数(coefficient of moisture vapor permeability， CWVP)是所有可取得的透明树脂中最低的，因此，APEL最适用于耐湿气性容器与薄膜的应用。
耐化学品性
APEL具有良好的耐化学品性，对水蒸气、酸、碱及极性溶剂有绝佳的耐受性。
| Acid | ||||
| Alkaline | ||||
| Inorganic salt | ||||
| Alcohol | ||||
| Ketone | ||||
| Ester | ||||
| Chlorinated hydrcarbon | ||||
| Aromatic | ||||
| Hydrocarbon | ||||
| Casoline | ||||
| Grease | ||||
| Salad oil | ||||
| Limonene |
+: Resistant /: Swell -: Dissolve
高温下的钢性
APEL的曲折模数受温度的影响很小，在高温下仍可然维持高刚性。
尺寸安定性
APEL具有优异的尺寸安定性，且其模收缩率低，线膨胀系数亦低。
加工成行性
APEL具有优异的熔融流动性与加工成型性，其加工成型性较其他耐热性无定形聚合体为佳。 APEL可利用射出成型，射出吹气成型，押出，及真空成型等方法来加工成型。
回收
APEL是可回收的，在实用上，再次加工并不会使APEL的性质劣化。此外，APEL本身为聚烯烃，在焚化时不会产生有毒气体，对环保是相当有利的。
光学性质
COC的特性非常适合光学应用回收
‧好的透明度
‧低的复折射率
‧高的折射率
‧低色散性(高阿贝数)
‧低吸水率‧高耐温性
手机用CMOS Image sensor相机镜片

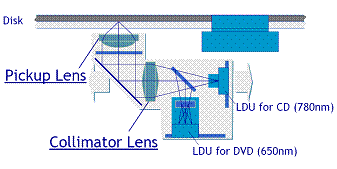

光碟机用Pickup Lens
雷射印表机用fθ Lens
医学包装
APEL不但具有优异防潮性、耐化学品性，且因其可通过γ射线及高压蒸气杀菌，非常适合做为医疗用途的包装容器，如：
‧PTP包装的薄板
‧药片瓶
‧预填充注射器
‧化妆品及检查用容器
包装膜
APEL不但具有优异防潮性、耐化学品性，且因其可通过γ射线及高压蒸气杀菌，非常适合做为医疗用途的包装容器，如：
‧包装用易撕薄膜
‧收缩膜
在线客服
